近年家庭、餐飲業與大樓社區常見排水管阻塞、滲漏與異味問題。以往修繕多靠經驗猜測堵塞點，不僅需重複開挖、費時費工，也造成高額維修支出。隨著科技進步，管路內視鏡讓管線檢測進入「可視化時代」。藉由高解析鏡頭與即時影像傳輸，技術人員能精準掌握管內狀況，快速判斷破損或堵塞位置。本文將介紹管路內視鏡的原理、分類與選購重點，帶你了解這項技術如何成為維修省時、省力又省錢的最佳利器。
目錄(點擊前往閱讀該段內容)
管路內視鏡是什麼？
從傳統通管到可視化時代
過去通管多仰賴經驗判斷，以鐵線或機械強行疏通，卻難以確認管內實際問題，如裂縫、鏽蝕或異物殘留。
管路內視鏡則以非破壞性方式，讓鏡頭深入管道並即時回傳影像，技術人員能精準掌握堵塞與損壞位置，無需拆磚或破牆即可對症處理。部分設備更具定位與錄影功能，能生成檢測報告，協助後續維修與比對，真正實現可視化維修。

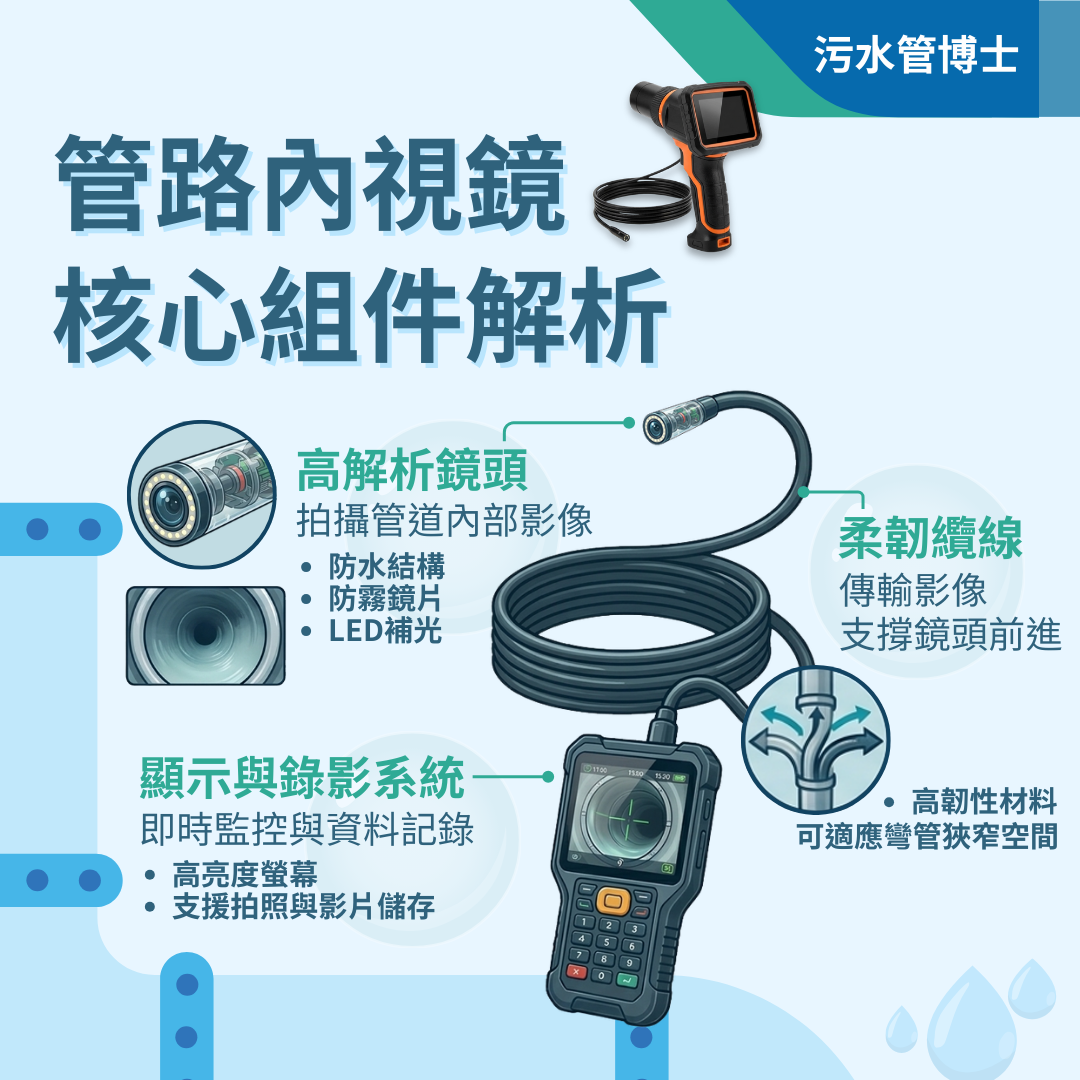

管路內視鏡核心組件解析
要了解管路內視鏡的運作，就要先看它的三大核心組件：鏡頭、纜線與顯示系統。
| 組件 | 功能說明 | 技術特色 |
|---|---|---|
| 高解析鏡頭 | 拍攝管道內部影像 | 具防水結構、防霧鏡片，可搭配 LED 補光 |
| 柔韌纜線 | 傳輸影像並支撐鏡頭前進 | 高韌性材料可適應彎管、狹窄空間 |
| 顯示與錄影系統 | 即時監控與資料記錄 | 配備高亮度螢幕、支援拍照與影片儲存 |
高解析鏡頭與防水結構
鏡頭是整套系統的眼睛。為了在潮濕環境中穩定運作，多採用防水等級達 IP67 以上的設計，搭配抗刮鏡片與防霧塗層，即使長時間浸水也不影響清晰度。
柔韌纜線與 LED 照明設計
纜線需兼具柔軟與耐用特性，才能在狹窄或彎曲的排水管中順利推進。LED 補光燈的亮度與數量則直接影響影像品質。亮度可調設計可避免過曝或過暗，確保技師能看清管壁細節。
螢幕顯示與錄影系統
螢幕部分通常為可攜式顯示器或連接手機 App 的系統。除了即時觀看，也能同步錄影、拍照，形成檢測報告。高階設備甚至支援無線傳輸，方便多人同時監看。
工作原理
管路內視鏡利用攝影鏡頭、光源與軟性纜線組成的系統，將鏡頭送入排水管中拍攝，並透過連接主機將畫面即時傳輸到螢幕上。當鏡頭遇到堆積物、裂縫或破洞時，操作者可即時標記座標、擷取畫面並記錄深度資訊。
部分進階款更整合定位發射器與 AI 分析演算法，能自動辨識出可疑區段，協助判斷是否需進行水刀清洗、高壓疏通或更換管材 。
透過實際檢測畫面可清楚看見水泥堵塞及破裂情形，展現管路內視鏡的高解析影像與即時定位功能。
管路內視鏡的產品分類與功能比較
市場上的管路內視鏡種類繁多，從家用入門款到工業級專業系統，各具不同規格與功能。選擇前了解其分類與特性，有助於挑選最符合實際需求的設備 。
依管徑與應用分類
不同用途的管線，其檢測深度、彎曲度及管徑皆不同，因此內視鏡產品依設計與定位可分為三大類：
| 類型 | 適用對象 | 主要特點 | 價格範圍（參考） |
|---|---|---|---|
| 家庭用手持型 | 一般住戶 | 輕便、App 操作、適合短距離 | 約 NT$1,000–6,000 |
| 專業維修型 | 水電技師、工程業者 | 長距離纜線、定位與錄影功能 | 約 NT$15,000–60,000 |
| 工業級爬行機型 | 工廠、市政單位 | 自走式、AI 分析、全景鏡頭 | 約 NT$200,000 以上 |
家庭用管路內視鏡（手持型）
家庭用款式多為輕巧手持型設計，鏡頭直徑通常介於 5mm～10mm，適合檢查洗手台、馬桶或廚房排水管等小口徑管線。這類產品多半搭配 手機 App 操作，可即時觀看與錄影。
專業維修型（繩索或輪式設計）
針對維修師傅或水電業者使用的專業維修型內視鏡，多採用繩索式或帶有輪軸的推進結構，可深入數十公尺長的排水系統。這類設備支援 錄影、拍照、深度標記與定位發射等功能，能精準找出堵塞或破裂位置。
工業級管道內視鏡（爬行機型）
工業級內視鏡屬於最高階產品，主要用於市政排水、污水處理廠、地下電纜管線或大型工廠巡檢。鏡頭裝設於自走式機械車上，可遠端遙控移動、旋轉鏡頭方向，甚至進行自動測距與管壁傾角分析。
依鏡頭結構分類
鏡頭結構影響設備操作靈活度與畫面穩定度，可分為硬式與軟式兩種。
| 結構類型 | 優點 | 缺點 | 適用環境 |
|---|---|---|---|
| 硬式內視鏡 | 畫面穩定，操作直接 | 無法穿越多彎管道 | 直線型管線、短距檢測 |
| 軟式內視鏡 | 可彎曲、延展性強 | 容易受限於推進力需經常調整 | 狹窄、曲折或長距離管道 |
硬式內視鏡適用於精密且直線的檢測，例如短距不繞彎的水管或小型蒸氣管；而軟式內視鏡則廣泛應用於住宅或污水排放等多角管路。專業品牌常採用玻璃纖維蛇管或鋼絲編織管設計，兼具柔韌性與耐磨性 。
依影像技術功能分類
影像感測元件是影像品質的關鍵。目前主流有兩種：
- CCD 感光元件：色彩還原準確、雜訊低，但成本較高，多用於專業型或工業級產品。
- CMOS 感光元件：解析度高、耗電低，價格較親民，是家庭用與專業維修型的主流。
此外，產品功能差異也逐漸拉開：
| 功能項目 | 備註說明 |
|---|---|
| Wi-Fi 或 USB 連線 | 支援即時影像傳輸至手機或電腦 |
| 錄影與快照功能 | 可保存檢測紀錄供後續分析 |
| LED 亮度可調 | 適應不同亮度環境、減少反光 |
| 防水等級 IP67–IP68 | 確保在積水或潮濕環境中穩定運作 |
高階管路內視鏡更整合 AI 裂縫辨識、語音備註、雲端存檔 等功能，讓管線檢測邁向智慧化。
選購管路內視鏡的關鍵 3 大重點
根據用途與管徑選型
不同場域的管路尺寸與深度差異極大，鏡頭直徑與線長的搭配是首要考量。根據雷克斯儀器的建議，鏡頭直徑常見尺寸介於 5.5 至 8.5mm，若管道入口空間更大，可使用 10～20mm 的鏡頭；若環境特別狹小，現今台灣已有最小 0.95mm 的鏡頭可供選擇。
至於線長範圍則從數十公分至數百米不等，常見規格介於 1m～20m，部分工業級設備甚至達 500m，並配置收線器以便操控。
| 使用環境 | 推薦鏡頭直徑 | 建議纜線長度 | 適用螢幕尺寸 |
|---|---|---|---|
| 住宅排水與廚房排水管 | 5.5–8mm | 5–10m | 約 4–5 吋，便攜觀察 |
| 小型商用空間、餐飲業 | 8–15mm | 10–20m | 約 7 吋，附錄影功能較佳 |
| 工地與市政管線 | 15–28mm | 20m 以上 | 8 吋以上或搭配筆電聯機操作 |
重視解析度與照明品質
影像解析度是判斷裂縫、鏽蝕或堵塞物細節的關鍵。一般而言，720p 已能應付家庭檢測，專業與工業用途則建議至少 1080p Full HD 以上，甚至支援錄影或放大檢視。LED 補光燈的數量與亮度同樣重要，過暗會導致畫面糊成一片，過亮則可能產生反光干擾。建議選擇具備可調光功能的機型，以因應不同環境光源與管壁材質。
設備耐用性與保養便利性
內視鏡屬長期使用工具，防水防塵等級至少應達 IP67，若要深入潮濕或積水環境，則建議選 IP68 等級以上。纜線應具備抗拉與抗扭性能，鏡頭前端最好有金屬防護套，避免撞擊損壞。模組化設計可讓鏡頭、線材與螢幕分開更換，延長整體壽命並降低維修成本。平時只需以清水或中性清潔劑擦拭鏡頭與纜線，即可保持良好狀態。
附加功能價值
隨著影像技術提升，管路內視鏡的附加功能愈趨多樣。新機種可支援以下功能：
| 功能項目 | 實用價值 |
|---|---|
| 影像錄製與報告輸出 | 可生成檢測報表，用於維修追蹤或客戶驗收。 |
| AI 自動偵測裂縫 | 利用演算法辨識異常紋理，提升判斷效率。 |
| 可拆式螢幕與控制手把 | 方便多人查看畫面並分離操作主機。 |
| 無線連線／即時分享 | 可透過 Wi‑Fi 傳輸影像至手機或電腦。 |

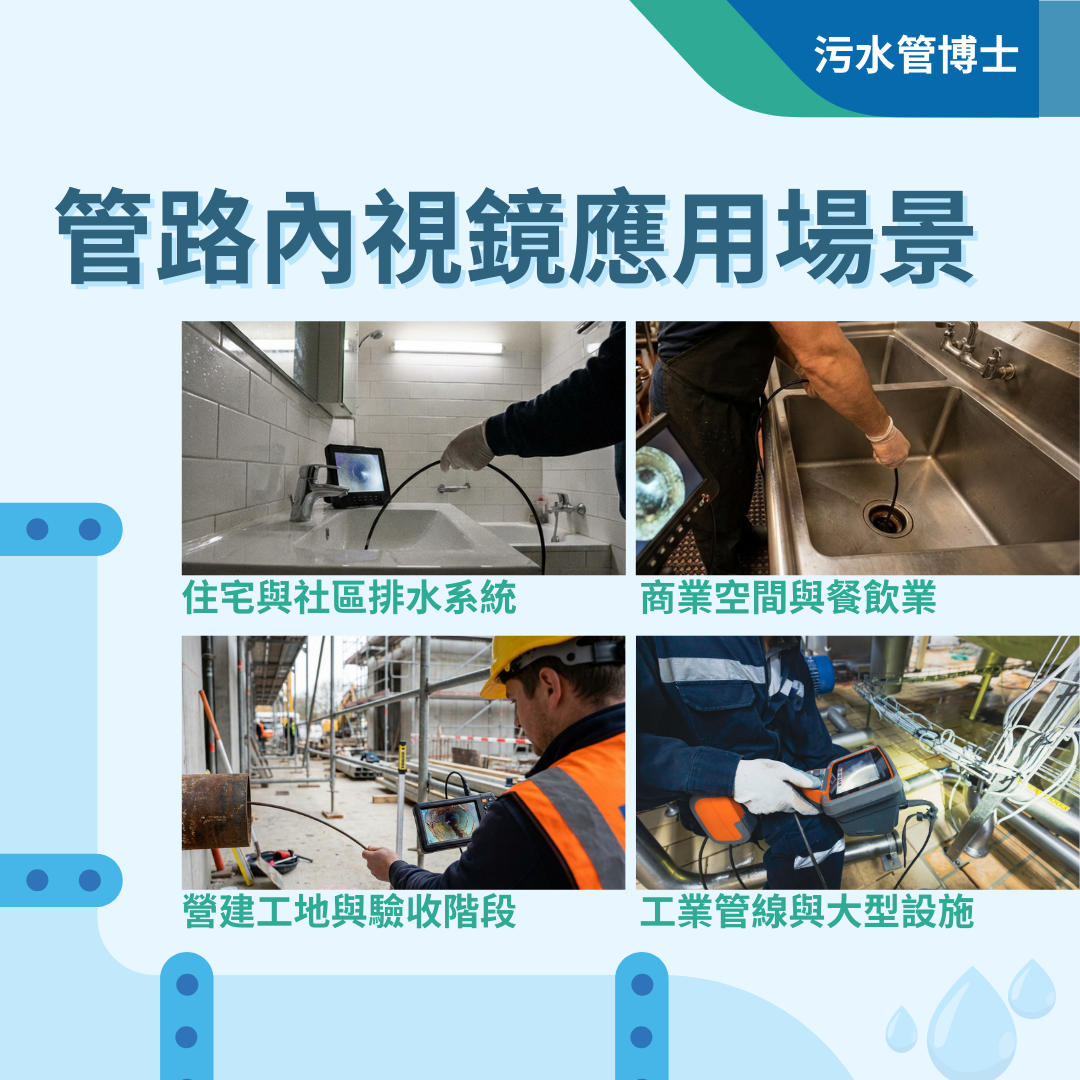

管路內視鏡的應用場景
住宅與社區排水系統
在家中或社區環境中，內視鏡能協助檢查洗手台、浴室排水口、馬桶與陽台排水管。常見問題如毛髮糾結、油脂堆積或小物掉入造成堵塞，透過鏡頭即可迅速找到位置與堵點。若遇滲水或異味問題，也能確認是否為管壁裂縫或積垢引起，讓維修更有方向、減少拆修次數。
商業空間與餐飲業
餐飲業廚房長期使用油脂與清潔劑，容易導致排水管內壁產生厚重油垢。管路內視鏡可用於檢查油管、化糞池出入口與排放管道，提前發現油脂堆積與異物滯留問題。
營建工地與驗收階段
在建築工程的管線施工與完工驗收階段，內視鏡能有效檢查管內是否殘留砂石、水泥或密封膠，確保水流暢通與結構完整。許多專業團隊更會搭配高壓水刀清洗後再次檢視，作為驗收依據，提升工程品質與客戶信任。
工業管線與大型設施
於污水處理廠、雨水系統、工廠化學排管等高風險環境中，工業級管道內視鏡可進行遠距離巡檢與AI辨識分析，協助作業人員即時掌握腐蝕、滲漏與堵塞狀況。不僅提高安全性，也節省大量人力與維修時間。
專業團隊與自用設備的差異
自有設備 vs 專業服務
一般家用型管路內視鏡多適合輕度堵塞的初步觀察，例如馬桶或洗手台排水。相較之下，專業團隊配備高畫質鏡頭與自走式探頭，檢測精準度高出數倍。
| 項目 | 家用型內視鏡 | 專業團隊檢測 |
|---|---|---|
| 適用範圍 | 簡易觀察、短距排水管 | 長距離、彎曲或深層管線 |
| 鏡頭畫質 | 基本HD / 手機串接 | 工業級高解析影像 |
| 纜線長度 | 約1–5公尺 | 最長可達60公尺以上 |
| 操作方式 | 手動推進 | 自走式探頭、自動定位 |
| 成果紀錄 | 即時觀看為主 | 提供完整報告與影像檔案 |
完整影像報告與後續追蹤
專業團隊會將檢測影像與數據完整建檔，製作可追溯的報告，協助屋主或廠商規劃維修與保固，甚至作為年度巡檢依據，讓維護更有依據也更具長期性。
整合式處理方案
此外，專業團隊常結合 高壓水刀清洗、水肥抽除 等服務，形成先檢再疏通的一站式流程。透過可視化檢測搭配即時清除，確保每段管線都能恢復暢通與安全。
一鏡到底，讓看不見的管路問題無所遁形
看似平靜的排水管道，其實藏著許多潛在危機。無論是異味、滲漏還是堵塞，都能透過「管路內視鏡」快速找出根源，避免不必要的拆修浪費。
